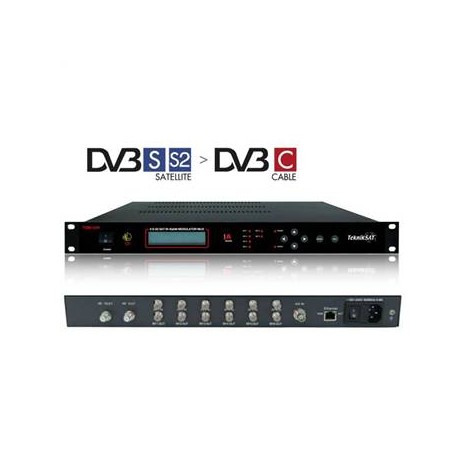

TEKNİK ÖZELLİKLERİ TQM – 8000

SAT Giriş : DVB-S/S2

8

Grup

QPSK, 8 PSK

Sembol Oranı DVB-S için:

1~45 Msps

(QPSK: 1/2,2/3,3/4,5/6,7/8)

Sembol Oranı DVB-S2 için:

1~31.5 Msps

(QPSK: 1/2,3/5,2/3,3/4,5/6,8/9,9/10;

8PSK: 3/5,2/3,3/4,5/6,8/9, 9/10 )

Giriş Frekans aralığı

950~2150 MHz

Sinyal Seviye aralığı

-65~-256 dBm

QAM Band aralığı

+/- 5 MHz

Tuner Frekans adım Aralığı

100 KHz

Geri dönüş kaybı

>10 Db

Dikey (Vertical)

11.5V~14.0V,

Yatay (Horizantal)

16.0V~19.0V

QAM RF Modulator

4

Çıkış ve tipi

4XRF = 1 F tip Çıkış

QAM Çıkış Frekans Aralığı

48 -862 MHz

QAM Çıkış Frekans adım ölçüsü

50 KHz

RF kanal Bant genişliği

8 (6/7/8 MHz)

QAM Modülasyon türleri

16/32/64/128/256 QAM

QAM Tipi

ITU-T J.83 Annex A/ C,

Annex B (64/256QAM)

QAM Symbol oran aralığı

1.0~6.9 MBauds

Sinyal Çıkış

RF Sinyal Çıkış gücü

90~115 dBuV

RF 8 kanal birleşik Çıkış gücü

90~106dBuV

MER

≥40dB (Equalized)

BER

≤5*10-9 (64QAM,6.875Msps)

Sistem Yönetimi

TEKNIKSAT (version:4,19)

Arayüz Yönetim birimi

100Base-TX, RJ45 girişi

Arayüz Kontrol için:

DVB yönetimProgramı ( Tekniksat Ver:4.19 )

Ön Panel Kontrol

LCD Ekran ve ön panel tuş takımı

Koşullar

Giriş Voltaj

90 – 260 VAC

Güç Tüketimi

100 W

Raf Alanı standardı

1U Rack dolap tipi

Ölçüler (WxHxD)

480mm x 44mm x 440mm

Çalışma sıcaklığı

0° ile 50°C

Depolama sıcaklığı

-40° to 65°C

Çalışmaya bağlı nem oranı

<95%
